Découpeur laser de tubes 3000W
Vidéo pour la découpeuse laser de tubes 3000W
Photo pour découpeuse laser à tube 3000W
Configurations et paramètres techniques pour le découpeur laser de tubes 3000W
| Non. | Nom | Marques |
| 1 | Numéro d'article. | LT-12025ES |
| 2 | Source laser | MAX/Raycus/IPG |
| 3 | Tête de découpe laser | OSPRI LC40 |
|
4 |
Système de contrôle de coupe | CYPCUT FSCUT 5000 |
| 5 | Système de nidification | Système d'imbrication CYPCUT TubesT |
| 6 | Mandrin pneumatique | 250 mm |
| 7 | Servomoteur et pilote | Japon Yaskawa / Panasonic |
| 8 | Rail et support | Taïwan HIWIN / TAIWAN YYC |
| 9 | Réducteur | Japon Shimpo / France Motoréducteur |
| 10 | Refroidisseur d'eau | Hanli |
| 11 | Longueur du tube | 12m |
| 12 | Plateforme de réception | 6m/9m/12m |
| 13 | Pièces électriques |
France Schneider
|
| 14 |
Pièces pneumatiques
|
Japon SMC
|
| 15 | Soutien | Support flottant pour servos |
|
16 |
Vitesse de déplacement maximale | 120 m/min |
| 17 | Précision du positionnement | ±0,03/1 000 mm |
| 18 | Répéter la précision du positionnement | ±0,02/1 000 mm |
| 19 | Gaz de coupe | Air, oxygène, azote |
| 20 | Source de courant | 380 V/60 Hz (la machine peut dépendre de votre tension) |
Partie de machine

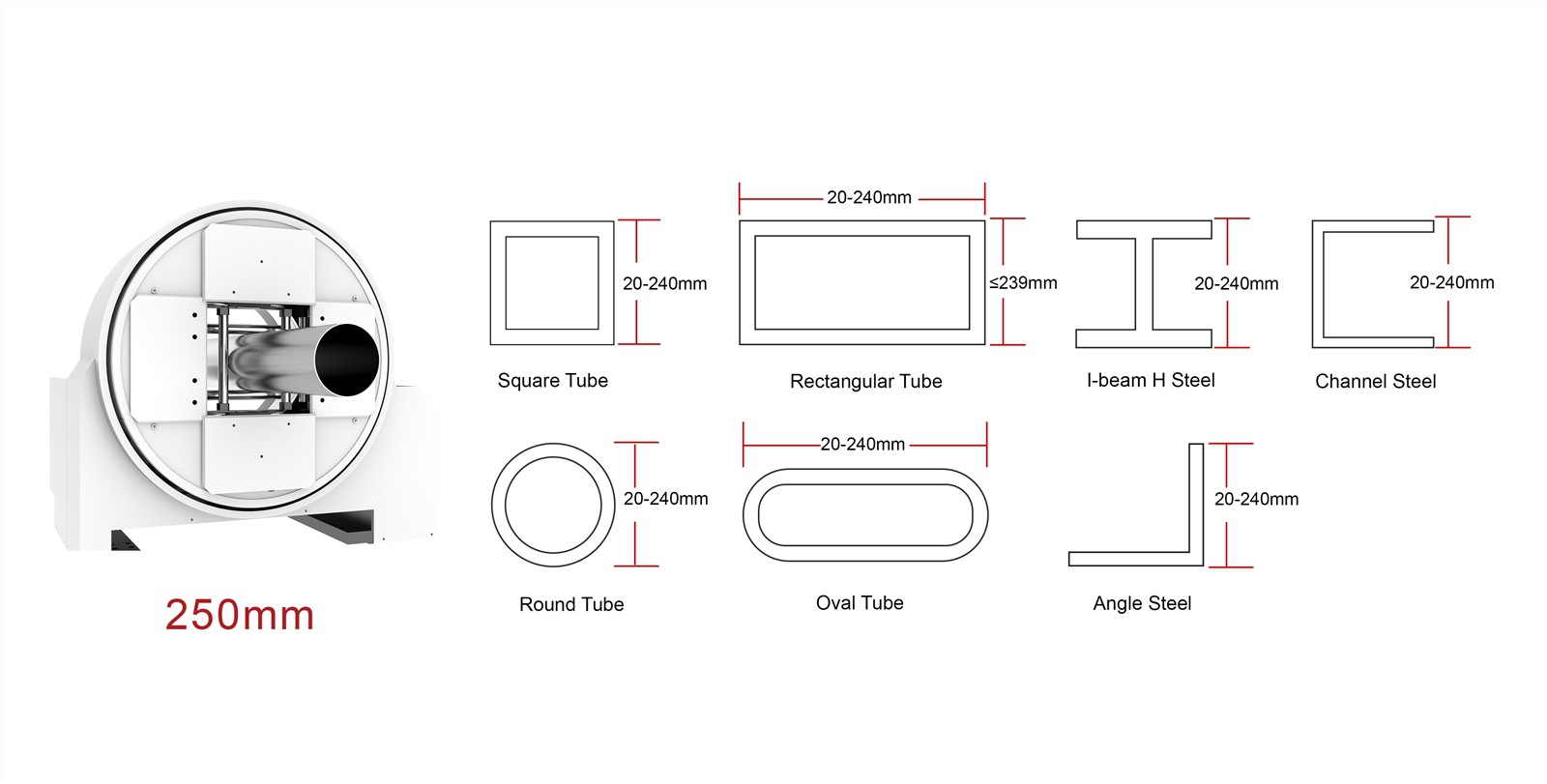

Mandrin pneumatique
Il existe des mandrins pneumatiques de 120 mm, 170 mm, 250 mm, 350 mm au choix.
Les petits tubes utilisent un petit mandrin de 120 mm, comme l'industrie du meuble métallique, une vitesse de rotation et une vitesse de coupe rapides.
Les gros tubes utilisent un gros mandrin de 250 ou 350 mm, comme l'industrie des ascenseurs, un poids de chargement plus important peut contenir des tubes de grande taille.
Cette machine est équipée d'un mandrin de 250 mm et d'un banc de machine de 12 m.
Tête de découpe laser à mise au point automatique OSPRI
Refroidissement entièrement optique et par eau corporelle. Trois miroirs de protection sont strictement étanches à la poussière.
Support flottant pour servos
- Il peut supporter des tuyaux de 20-250 mm et être autocentré pour divers tuyaux.
- Support et roulement solides. Un seul support pour raccords de tuyauterie conventionnels peut atteindre 120 kg, et un seul support pour raccords de tuyauterie robustes peut atteindre 330 kg.
- Bon suivi, alimentation plus fluide.
Industrie des applications
Le coupeur laser à tube 3000 W est largement utilisé dans l'industrie des équipements de fitness, les installations électriques, les équipements scolaires, les ascenseurs, les équipements de meubles en métal, les garde-corps, la publicité, les structures en acier, les cuisines métalliques, la fabrication de navires, l'industrie de transformation des métaux, les voitures à énergie nouvelle, etc.
