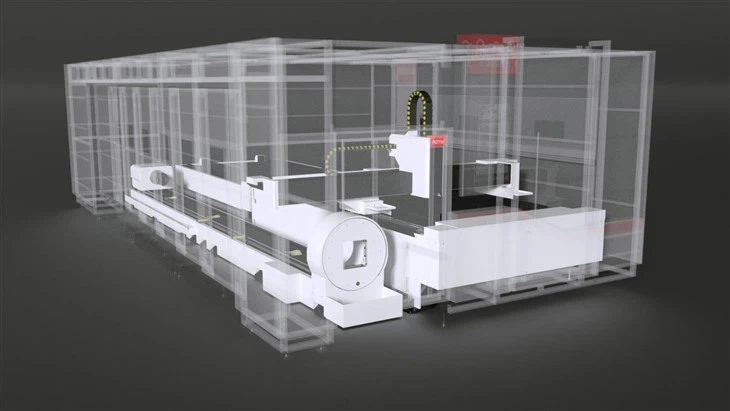

Machine de découpe laser combinée 12KW
Machine de découpe laser fibre combinée de feuilles et de tubes ACME LP-6025DT25
Machine de découpe laser combinée 12KW
*Taille de coupe de feuille 6000x2500mm
*Deux tables de découpe interchangeables avec capot de protection
*Longueur de coupe du tube 6 000 mm, diamètre 16-250 mm
* Source laser à fibre photonique MAX 12 000 W
*G5 type QBH meilleure protection pour les matériaux coupés hautement réfléchissants
*Tête de découpe laser Boci BLT642H à mise au point automatique
*Système de contrôle de coupe CypCut 3000S EtherCAT
*Validité permanente du logiciel CypNest Sheet Nestingversion
*Logiciel d'imbrication de tuyaux TubeTvalidité permanenteversion
*Servomoteur et pilote INOVANCE EtherCAT
* Lit de machine à souder en tôle d'acier robuste et lourde
* Protection de lumière standard de sécurité CE et pièces électriques
*FSCUT RayBox peut permettre à la machine de se connecter au système MES
Machine de découpe laser combinée 12KW
|
Composant |
Configuration |
|
|
Source laser |
MAXphotonics 12000W, Chine |
|
|
Tête de coupe |
Boci BLT642H Autofocus, Chine (Fonction de mise au point automatique et système de réglage de la hauteur) |
|
|
Refroidisseur d'eau |
Hanli, Chine |
|
|
Table de découpe |
Deux intérieurs interchangeables, housse de protection |
|
|
Corps principal de la machine |
Système de contrôle CNC |
CypCut 3000S EtherCAT, Chine |
|
Logiciel d'imbrication de feuilles |
Logiciel d'imbrication de feuilles CypNest |
|
|
Logiciel d'imbrication de tubes |
Logiciel d'imbrication de tubes TubesT |
|
|
Servomoteur et pilote |
INOVANCE EtherCAT, Chine |
|
|
Partie électrique |
Schneider, France |
|
|
Pièce pneumatique |
SMC, Japon |
|
|
Rail de guidage de doublure |
HIWIN, Taïwan |
|
|
Étagère |
YYC, Taïwan |
|
|
Réducteur |
MOTORÉDUCTEUR, France |
|
|
Système de graissage |
Système d'autolubrification automatique |
|
|
FSCUT RayBox |
RayBox peut se connecter au système MES |
|
|
Système d'extraction de poussière |
Ventilateur et tuyau d'échappement d'air de 7,5 kW |
|
|
Pièces de rechange gratuites |
42 (buse, lentille, corps en céramique) |
|
|
Pièces de machines |
Spécifications techniques |
|
|
Taille de coupe de feuille |
6000x2500mm |
|
|
Taille de coupe de tuyau |
6 000 mm, 16-250 mm de diamètre |
|
|
Axe X |
Voyage (mm) |
3050 |
|
Sans charge MAX. Vitesse (m/min) |
120 |
|
|
Axe Y |
Voyage (mm) |
6800 |
|
Sans charge MAX. Vitesse (m/min) |
132 |
|
|
Axe z |
Voyage (mm) |
350 |
|
Sans charge MAX. Vitesse (m/min) |
80 |
|
|
Précision de positionnement |
±0,03/1 000 mm |
|
|
Répéter la précision du positionnement |
±0,02/1 000 mm |
|
|
Source de courant |
3-phase, 380 V, 50 HZ |
|
|
Gaz de coupe auxiliaire |
Oxygène / Azote / Air Comprimé |
|
|
Taille de la machine |
16080*4639*2494mm (L*L*H) |
|
Configuration principale combinée de la machine de découpe laser 12KW
|
|
Source laser à fibre MAXphotonics 12000W supporte le type G5 QBH 2 ans de garantie. Durée de vie de plus de 100 000 heures. Faible consommation d'énergie : économisez de l'énergie et protégez l'environnement. Le taux de conversion photoélectrique peut atteindre 40-50 %. |
|
|
G5 Type QBH Meilleure protection pour les matériaux coupés hautement réfléchissants comme l'aluminium, le laiton, etc. |
|
BociBLT642H Tête de coupe à mise au point automatiqued
Coupe stable et efficace De toutes nouvelles solutions optiques sont dotées d'une mise au point automatique en boucle fermée. Découpe sans scories, refroidissement des buses et capteur de refroidissement par eau pris en charge. Rendre la coupe plus stable et efficace. Facile à entretenir Faible coût de réparation Tiroir optique prêt à l'emploi, changement d'objectif en 5min. Traitement intelligent et sûr Groupes de capteurs internes pour une surveillance en boucle fermée en temps réel. Un diagnostic rapide vous avertit rapidement. |
Échantillon de découpe de machine de découpe de tôles et de tubes
Photos de machines
