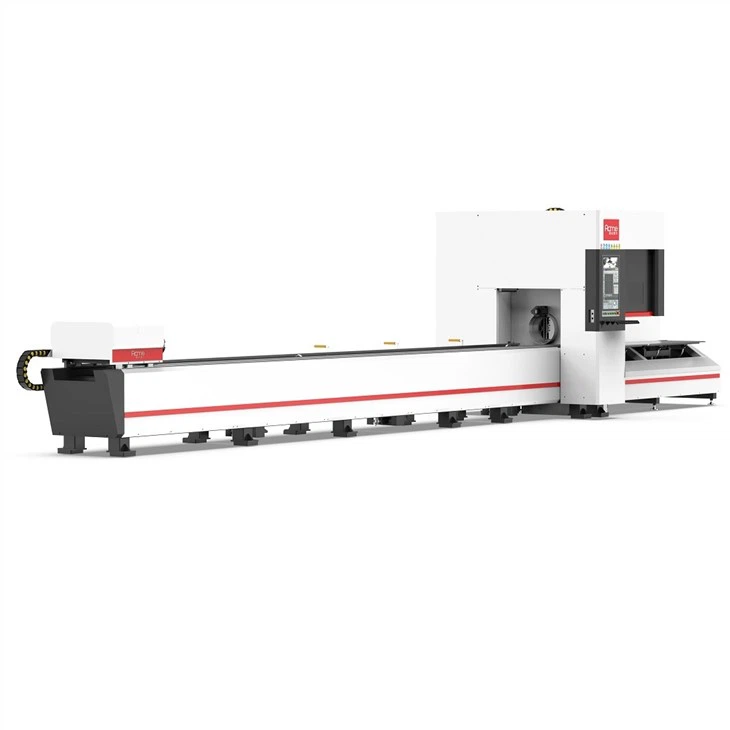

Machine de découpe laser pour tubes 2000W
Les avantages deMachine de découpe laser pour tubes 2000W
Réduction de la longueur de la queue.
Il s'agit principalement de résoudre le problème de précision du traitement des pièces longues et du traitement des dernières pièces. Pendant le traitement du matériau long et de la dernière section de la pièce, le balancement de la pièce affectera la précision du traitement.
La queue est inférieure ou égale à 100 mm.
Vidéo pour la machine de découpe laser de tube 2000W
Photos pourMachine de découpe laser pour tubes 2000W
Paramètres techniques
| Non. | Performance | Paramètre | Performance | Paramètre |
| 1 | Numéro d'article | LT-9035EF | Longueur de réception | 3m, 4.5m, 6m etc... |
| 2 | Max. Couper la longueur du tube | 9300mm | Distance de déplacement du mandrin avant | Inférieur ou égal à 1000 mm |
| 3 | Couper les résidus | Supérieur ou égal à 0 mm | Max. Vitesse de rotation | 60 tr/min |
| 4 | Déplacement sur l'axe X | 800mm | Max. Accélération | 1.0G |
| 5 | Déplacement sur l'axe Y | 10000m | Poids du roulement du mandrin | 800KG |
| 6 | Déplacement sur l'axe Z | 450m | Max. Vitesse d'alimentation | 60m/min |
| 7 | Précision de position | ±00,05 mm/1 000 mm | Gaz auxiliaire | Oxygène,Azote, Air |
| 8 | Répéter la précision de la position | ±0.03mm/1000mm | Source de courant | 380v50Hz±10 pour cent |
Configurations principales
| Configurations | Marque |
| Source laser | MAX/Raycus/IPG |
| Tête laser | Tête de coupe à mise au point automatique OSPRI LC40 |
| Système de contrôle | CYPCUT FSCUT5000 |
| Logiciel de découpe | Logiciel de coupe CYPCUT TubePro |
| Système de nidification | Système d'emboîtement CYPCUT TubesT |
| Diamètre du mandrin | 120mm/170mm/250mm/350mm |
| Servomoteur | Japon Panasonic / Yaskawa |
| Réducteur | Japon Shimpo |
| Support de tubes | Support flottant servo |
| Taïwan YYC | Taïwan HIWIN |
| Crémaillère hélicoïdale | Taïwan YYC |
| Pièces pneumatiques | Japon SMC |
| Pièces électriques | France Schneider |
| Refroidisseur d'eau | HANLI / S&A |
| Plate-forme de réception | 3m, 4.5m, 6m |
| Source de courant | 380V, 50HZ ± 10 pour cent |
Diamètre du mandrin
Couper des échantillons
