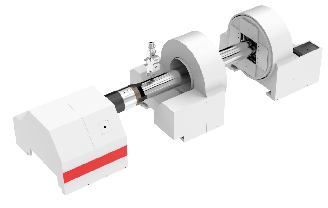

Découpeur laser de tuyaux 6 000 W - Modèle ACME LT-9025GA
Coupeur de laser de tuyau 6000WAvantage de la machine
1. Forte inclusion, adaptée à divers tuyaux métalliques de différentes formes ;
2. Système d'exploitation intelligent, fonctions de coupe riches ;
3. Mandrin intelligent, super serrage ;
4. Support servo de suivi, positionnement précis ;
5. Liaison à trois mandrins, zéro résidus ;
6. Alimentation semi-automatique ; L'alimentation automatique peut ajouter en option
Coupeur de laser de tuyau 6000WParamètre technique
| Non. | Article | Paramètre | Article | Paramètre |
| 1 | Modèle | LT-9025GA | Espace de couverture | 19358x5680x2408mm |
| 2 | Max. Longueur du tuyau | 9300mm | Diamètre du tuyau | Φ16-240 mm |
| 3 | Pouvoir total | 65,3 kW | Poids de la machine | 12,2 tonnes |
| 4 | Déchets de queue | Supérieur ou égal à 0 mm | Source de courant | 380V 50Hz ±10% |
| 5 | Déplacement de l'axe Y | 10400mm | Max. Accélération | 1.2g |
| 6 | Déplacement sur l'axe X | 760mm | Chuck supporte le poids | 350 kg |
| 7 | Déplacement de l'axe Z | 300 mm | Max. Vitesse d'alimentation | 92 m/min |
| 8 | Précision de positionnement X/Y | ±0,05 mm/1 000 mm | Système de contrôle | FSCUT5000 |
| 9 | Précision du positionnement répété X/Y | ±0,03 mm/1 000 mm | Gaz auxiliaire | Oxygène, Azote, Air |
Coupeur de laser de tuyau 6000WTechnologie indépendante des machines
1. Lit de machine :Corps de machine auto-R&D, développé et traité indépendamment dans son ensemble.
Le lit conçu en utilisant le principe de conception dynamique structurelle et la technologie d'analyse variable de la méthode des éléments finis présente d'excellentes caractéristiques dynamiques et statiques. Il est soudé avec des matières premières de haute qualité, un usinage grossier après recuit de détente, un traitement de vieillissement par vibration secondaire, un usinage de précision avec une grande fraiseuse à portique, etc. Assurez-vous que la surface du rail de guidage et la surface du rack sont traitées en même temps. temps pour garantir l’exactitude. Ces méthodes de conception et de traitement garantissent à la machine-outil une excellente résistance aux chocs, une rigidité et une stabilité élevées, une bonne ténacité, un poids léger, une résistance à la corrosion, une résistance à l'oxydation et une vitesse de traitement élevée.
2. Chuck : ACMEL'équipe de recherche et développement du mandrin laser insiste sur l'innovation indépendante, de solides capacités de recherche et développement, a obtenu un certain nombre de brevets techniques, des droits de propriété intellectuelle complètement indépendants et une large gamme de dégradés de produits. Comparé à d'autres fabricants, il est plus adapté à l'application de machines à couper les tubes. Avantages de performance : conception à trou carré, capacité de passage plus forte ; La force de serrage peut être ajustée intelligemment, ce qui convient à différents types d'exigences de traitement de tuyaux ; Plage de serrage sur toute la course, pas besoin de réglage manuel ; Une structure à huit cylindres est adoptée et la force de serrage est deux fois supérieure à celle des mandrins ordinaires ; Transmission par engrenages de meulage de précision, puissance plus forte et efficacité plus élevée ; Niveau anti-poussière élevé, stabilité plus forte. La conception allongée du mandrin arrière peut pénétrer profondément à travers le mandrin avant pour obtenir une coupe « zéro queue » dans le cas de deux mandrins.
3. Prise en charge des servos :Le système de support de suivi servo développé indépendamment par Dingdian Laser peut ajuster la hauteur en temps réel en fonction de la hauteur du tuyau lorsqu'il tourne, afin d'obtenir un support parfait pendant le processus de coupe. Avantages en termes de performances : Bonne inclusion, adaptée aux grands et petits tuyaux, et peut être auto-centrée pour divers matériaux de tuyaux ; Support solide et porteur, un seul matériau de support pour les raccords de tuyauterie conventionnels peut atteindre 120 kg ; Bon suivi, rouleaux à trois faces, alimentation plus fluide ;
Photos de tache de client de machine de découpe laser de tuyaux 6000W
