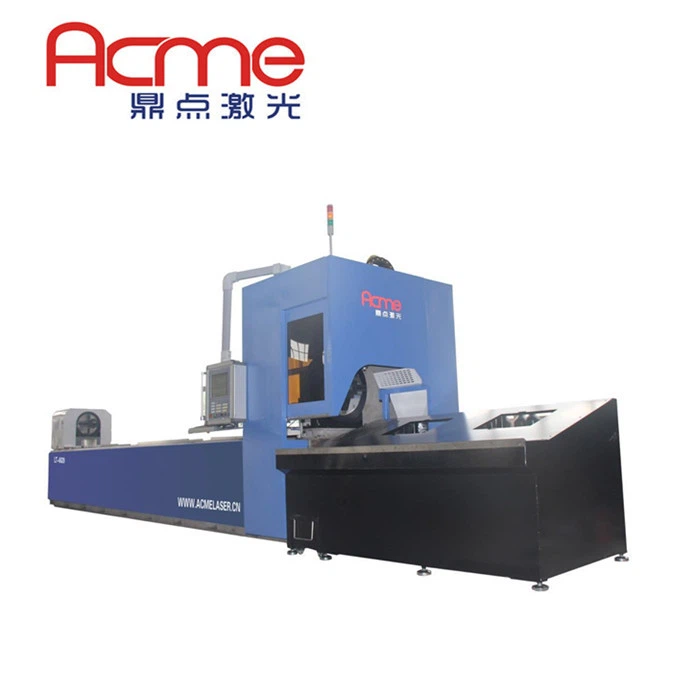

I. Introduction de la découpeuse de tube de laser de fibre
Entièrement automatisés et contrôlés par CNC, ils peuvent traiter les sections en acier inoxydable et en acier doux de manière propre et uniforme.
Avantages du tube laser
Traitement plus rapide du rainurage et du perçage de tubes complexes, réduisant les temps de production
Processus entièrement automatisé par CNC n'assurant aucune erreur humaine et plus de précision
Sortie à haut volume créant des "kits" de pièces prêtes à être assemblées
Économies d'argent sur les coûts d'outillage, de production et de machine
II. Applications courantes de la machine de découpe de tube laser à fibre
|
|
| |
III. Type de tuyau de découpe laser
| Tubes ronds et capacité de coupe de la section creuse Min: 16mm Ø Max: 273mm Ø |
| Tubes carrés et capacité de coupe de boîtes Min: 16mm x 16mm Max: 200mm x 200mm |
| Capacité de coupe des tubes rectangulaires Min: 20mm x 15mm Max: 250mm x 150mm |
| Capacité de coupe de tubes ovales / elliptiques Min: 32mm x 17mm Max: 250mm x 125mm |
|
|
IV. Limite d'épaisseur de coupe
Matériel | Limite d'épaisseur de coupe |
Acier au carbone | 15mm |
Acier inoxydable | 10mm |
Aluminium | 8mm |
Laiton | 5mm |
Cuivre | 5mm |
V. avantages
1. Le mandrin pneumatique de centrage automatique fait par LGmazak et HAAS.Accuray et qualité sont garantis. D'autres fournisseurs achètent des mandrins électriques prêts à l'emploi qui sont faciles à casser dans la pratique.
2. Chargement manuel ou automatique de l'arrière de la conception de machine-brevet.15-20s le temps de chargement arrière puis 60s temps de chargement du côté
3. Système de contrôle PA8000 original en Allemagne. D'autres fournisseurs utilisent Cypcut ou Higerman. Nous avons un logiciel d'emboîtement professionnel pour la coupe en acier à angle et canal.
4. Le NW de notre lit de machine est 5t, fait de la feuille entière de l'acier 16-25mm avec le traitement de chaleur et de libération. D'autres utilisent un lit de machine en tube d'acier soudé.
VI. Parties principales
Nom d'article | Remarque |
Résonateur laser à fibre | 2000W (IPG) |
Servomoteur et pilote | YASKAWA (Japon) |
Vis à billes | HIWIN (Taïwan) |
Crémaillère | CHINOIS |
Tête laser | RAYTOOLS (Suisse) |
Refroidisseur | TONG FEI (Chine) |
Système de contrôle | PA8000 (ALLEMAGNE) |
Guide du liner | HIWIN (Taïwan) |
Vanne proportionnelle au gaz | SMC (Japon) ou AIRTAG |
Boîte de réduction | MOTOVARIO (France) |
Corps en métal de machine | LIT DE 16-25MM FABRIQUÉ À PARTIR DE LA TÔLE ENTIÈRE AVEC TRAITEMENT THERMIQUE ET DE LIBÉRATION |
VII. ÉCHANTILLONS
VIII. EXPÉDITION
