| Spécifications techniques | ||

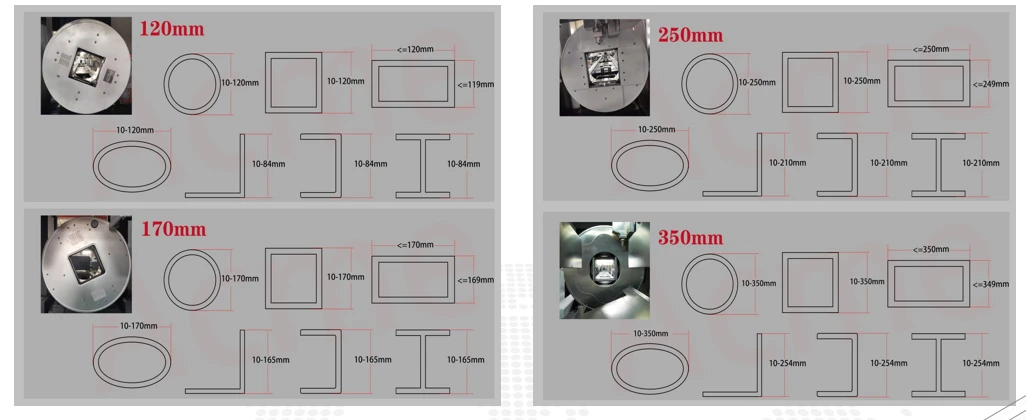

| Gamme de coupe de tuyaux Longueur et diamètre | 6 200 mm&fois ;φ 20-350 mm 6200 mm&fois ; □20-350 mm | 12 100 mm&fois ;φ 20-350 mm 12100mm&fois; □20-350mm |
| XVoyage | 400 mm | 3KW |
| YVoyage | 7350mm | 5KW |
| A、BVoyage | Rotation illimitée | Axe A 7.5KW Axe B 5KW |
| ZVoyage | 250mm | 1.5KW |
| Ange biseauté | & plusmn;45° |
|
| X、YPrécision de positionnement | & plusmn ; 0,03 mm/1000 mm（± ; 0,05 mm/Longueur de tuyau complète） |
|
| Précision de positionnement de répétition X、Y | & plusmn; 0,05 mm |
|
| Axe unique X ou Y Max. La vitesse | 120 m/min |
|
| AMax. Vitesse de positionnement | 120 tr/min | La vitesse de coupe et la vitesse de déplacement seront inférieures en fonction de l'augmentation du poids du tuyau. |
| Longueur de chargement de tuyau | & le;6200mm(chargement 6m) & le;12100（12m de chargement） | Semi-automatique |
| Poids maximum supportable pour le chargement | 1400kg (6m de chargement) 4500kg (12m de chargement) |
|
| G.W. | 7500Kg (6m) 12000Kg(12m) |
|
| Dimensions de la machine | 12750&fois;4550&fois;2250mm（L&fois;W&fois;H） |
|
| Alimentation requise | 3/380V/50Hz |
|
| Pouvoir total | 55KW | 60KW 12m |
| Niveau de protection de puissance | IP54 |
|
| Non. | Article | Non. | Marque |

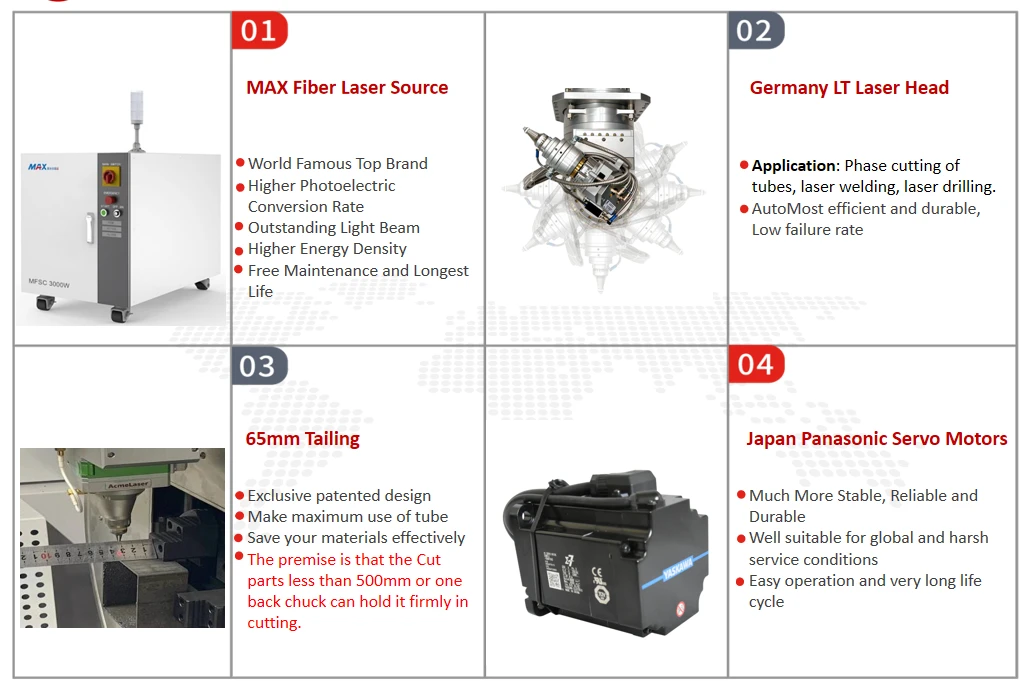

| 1 | Source laser | 1 | IPG3000w |
| 2 | Tête laser | 1 | Allemagne LT |
| 3 | Logiciel de coupe | 1 | TubePro |

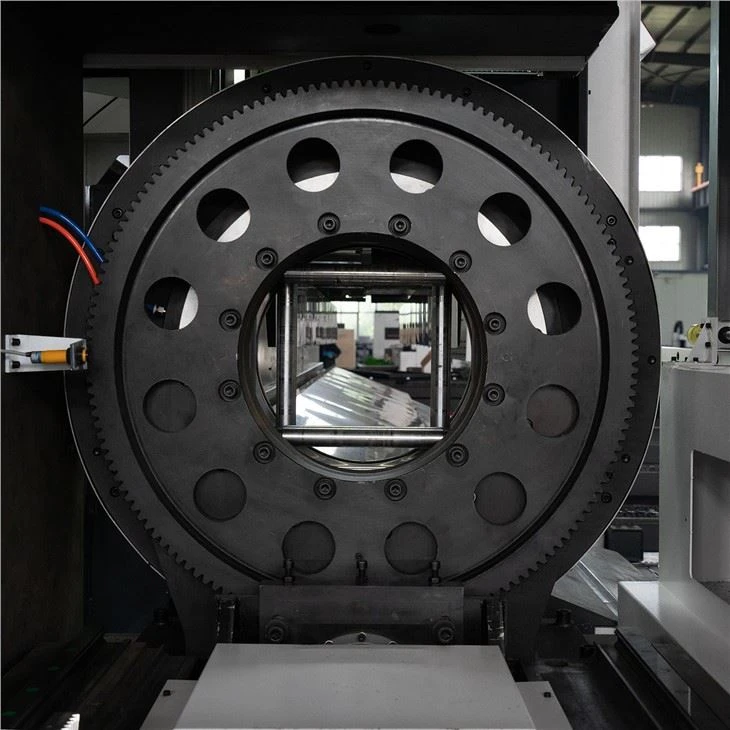

| 4 | Mandrin avant | 1 | Mandrin pneumatique à course complète |
| 5 | Retour Chuck | 1 | Mandrin pneumatique à course complète |
| 6 | Lit de machine | 1 | Laser Acmé |
| 7 | Contacteur et commutateur d'air | 1 | Schneider |
| 8 | Interrupteur pneumatique | 1 | AirTAC |
| 9 | Rail | 1 | HIWIN |
| 10 | Crémaillère | 1 | YYC |
| 11 | Autres pièces sur banc de machine | 1 | Laser Acmé |

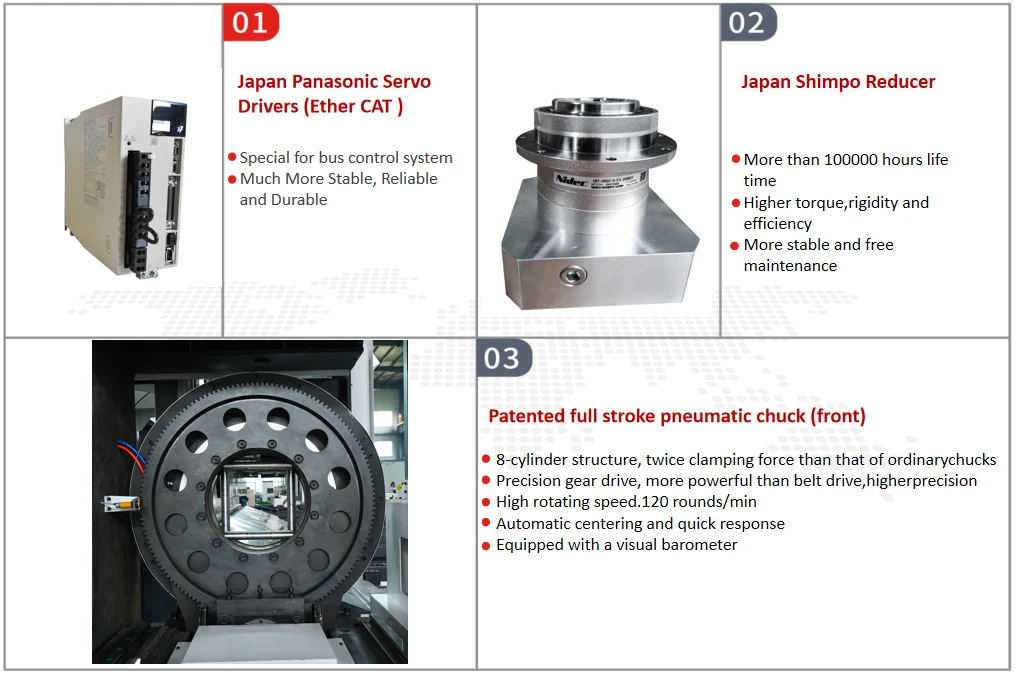

| 12 | Moteur et pilote de la machine | 1 | Japon Panasonic (EtherCAT) |
| 13 | Réducteur | 1 | Japon Shimpo |
| 14 | Support du tuyau | 1 | Support flottant servo |
| 15 | Valve proportionnelle | 1 | Japon SMC |
| 16 | Refroidisseur d'eau | 1 | Tongfei ou Hanli |
| 17 | Imbrication | 1 | TubesT |
| 18 | Système de contrôle | 1 | FSCUT5000A |
| 19 | Système de chargement | 1 | Chargement semi-automatique |
| 20 | Prise en charge des pièces de tuyauterie | 1 | Panneau flottant servo |
