Découpeur laser de tubes 6000W
Vidéo pour la découpeuse laser de tubes 6000 W

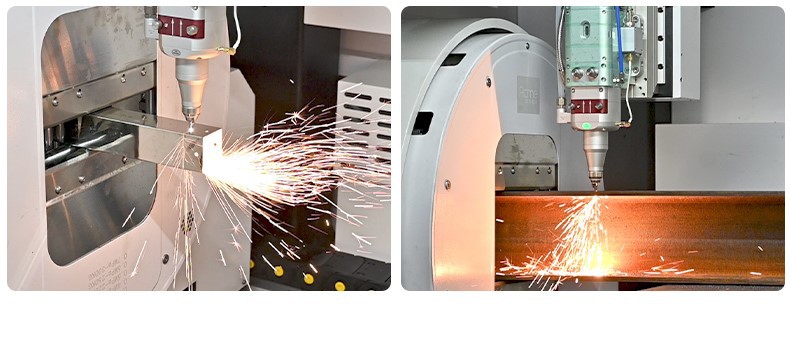

Photo pour découpeuse laser à tube 6000W
Paramètres techniques du coupeur laser de tube 6000W
| 1 | Article | LT-12038TA |
|
2 |
La longueur de coupe | 12500mm |
| 3 | Queue | Supérieur ou égal à 0 mm |
| 4 | Équipement porteur | 2.1T |
| 5 | Précision de positionnement des axes X et Y | ±0,05/1 000 mm |
| 6 | Précision du positionnement répété sur les axes X et Y | ±0,03/1 000 mm |
| 7 | Diamètre du tube | 16-380mm |
| 8 | Déplacement sur l'axe X | 1000mm |
| 9 | Déplacement sur l'axe Y | 13500mm |
| 10 | Déplacement sur l'axe Z | 510 mm |
| 11 | Gaz auxiliaire | Air, Azote, Oxygène |
| 12 | Source de courant | 380 V/60 Hz (la machine peut dépendre de votre tension) |
Machine faisant partie d'un découpeur laser à tube de 6000 W
1. Lit de machine
Les bancs de machines que nous avons utilisés sont tous développés et traités indépendamment dans leur ensemble. Le banc latéral suit la norme de conception du banc de machine-outil pour usage intensif et est soudé en sections. Le lit conçu en utilisant le principe de conception dynamique structurelle et la technologie d'analyse variable de la méthode des éléments finis présente d'excellentes caractéristiques dynamiques et statiques. La structure du cadre est soudée par des plaques d'acier et des tuyaux en acier de haute qualité. Après le soudage indépendant, le traitement de vieillissement secondaire et l'usinage de précision de fraiseuses à portique à grande échelle, la société a coopéré à l'introduction de centres d'usinage CNC de haute précision tels que Haas des États-Unis, Mazak du Japon et Yingyuan de Taiwan. Le fraisage de précision du corps utilise une grande fraiseuse à portique de 16 × 4 mètres et réalise la conception indépendante de recherche et développement ainsi que la production et le traitement de haute précision des composants de base. Assurez-vous que la surface du rail de guidage et la surface du rack sont traitées en même temps pour garantir la précision. Ces méthodes de conception et de traitement garantissent à la machine-outil une excellente résistance aux chocs et une rigidité élevée.
2. Tête de découpe laser à mise au point automatique OSPRI
3. "Technologie de coupe statique"
Avantages :
- La consommation d'énergie peut être réduite de 60 % et elle est plus conviviale pour les graphiques complexes et précis.
- La vitesse de coupe est augmentée de plus de 20 %, surtout face à un grand nombre de graphiques et devant couper pendant une longue période, la vitesse est plus rapide.
- Couper le tuyau dans un état statique peut réduire considérablement la plage de fluctuation du tuyau et améliorer la précision du traitement.
- Réduisez l'arrêt et le freinage brusques, le processus de travail est plus doux et le support du rail de guidage peut être mieux protégé. La durée de vie de l'ensemble de la machine est prolongée de 50 %.
4. Support flottant pour servomoteurs
Le lit est fixé avec plusieurs ensembles de mécanismes de support de suivi, et chaque ensemble de supports est contrôlé par un servomoteur indépendant pour ajuster la hauteur en temps réel en fonction de la hauteur du tuyau lorsqu'il tourne, afin d'obtenir un résultat parfait. soutien pendant le processus de coupe. Cette méthode a une bonne inclusivité, peut être utilisée pour les tuyaux grands et petits et peut être auto-centrée pour divers matériaux de tuyaux ; il peut bien suivre le mouvement et l'alimentation est plus douce ; il est coulé en une seule pièce, avec un support solide et porteur. Il est fixé sur le lit et est utilisé pour supporter les tuyaux de coupe lourds, et la déformation est faible après une utilisation à long terme.
